Budowa i rodzaje prowadników kablowych

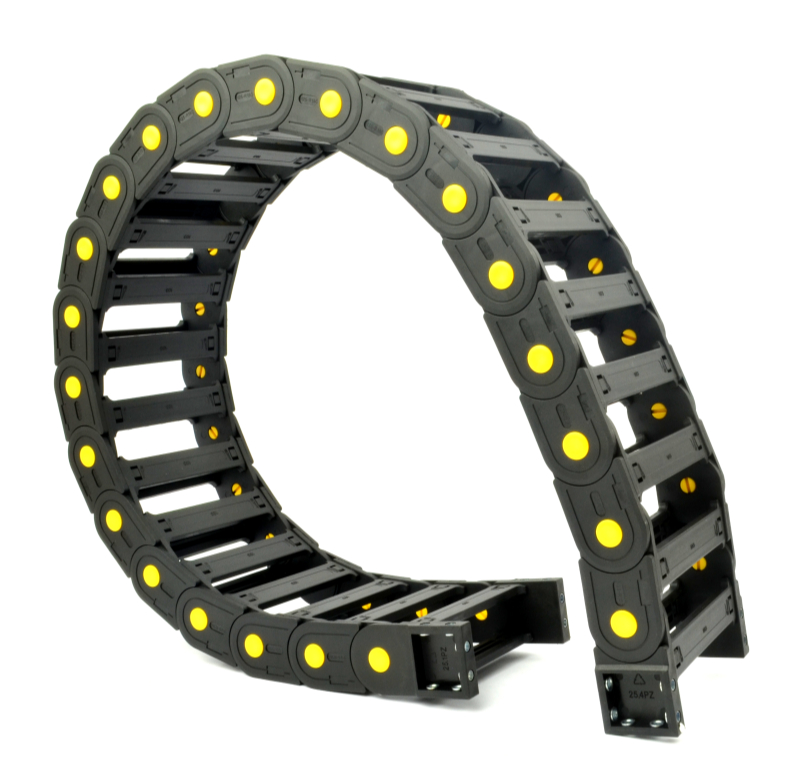

Prowadniki kablowe składają się z modułowych ogniw, które umożliwiają ich elastyczne dostosowanie do potrzeb konkretnej aplikacji. W zależności od konstrukcji i zastosowania, można wyróżnić:​

• Prowadniki otwarte: Zapewniają łatwy dostęp do przewodów, co ułatwia ich instalację i konserwację.​

• Prowadniki zamknięte: Chronią kable przed zanieczyszczeniami, takimi jak pył, wióry czy inne czynniki środowiskowe, co jest szczególnie istotne w trudnych warunkach przemysłowych.​

Materiały używane do produkcji prowadników to najczęściej tworzywa sztuczne, stal nierdzewna lub aluminium, co pozwala na ich zastosowanie w różnorodnych środowiskach pracy.​

Jak dobrać prowadnik kabli?

Wybór odpowiedniego prowadnika kablowego wymaga analizy kilku istotnych czynników:​

1. Długość przesuwu: Określa, jak długi prowadnik będzie potrzebny do zapewnienia pełnego zakresu ruchu maszyny.​

2. Prędkość i przyspieszenie ruchu: Wpływają na wybór materiału i konstrukcji prowadnika, aby sprostać dynamicznym obciążeniom.​

3. Rodzaj i średnica kabli: Należy uwzględnić wszystkie typy przewodów (elektryczne, hydrauliczne, pneumatyczne) oraz ich wymiary, aby zapewnić odpowiednią przestrzeń wewnątrz prowadnika.​

4. Promień gięcia prowadnika: Musi być dostosowany do minimalnego promienia gięcia zainstalowanych kabli, aby uniknąć ich uszkodzenia.​

Dla ułatwienia procesu doboru, wielu producentów oferuje specjalistyczne kalkulatory online, które pomagają w precyzyjnym dopasowaniu prowadnika do konkretnych wymagań aplikacji. ​

Ogromny wybór prowadników do przewodów znajdą Państwo w sklepie EBMiA.pl - https://www.ebmia.pl/117-prowadniki-przewodow

Montaż prowadników kablowych

Prawidłowy montaż prowadnika kablowego jest kluczowy dla jego efektywnego działania:​

• Unikanie skręceń kabli: Przewody powinny być układane bez naprężeń i skręceń, co zapobiega ich przedwczesnemu zużyciu.​

• Zachowanie odpowiednich odstępów: Między kablami należy pozostawić przestrzeń wynoszącą co najmniej 10% średnicy największego przewodu, aby uniknąć ich wzajemnego ściskania.​

• Stosowanie separatorów: W przypadku większej liczby kabli lub różnorodnych średnic, zastosowanie separatorów pomaga w utrzymaniu porządku i zapobiega plątaniu się przewodów.​

• Zabezpieczenie kabli na końcach prowadnika: Przewody powinny być solidnie zamocowane na obu końcach prowadnika, co zapobiega ich przesuwaniu się podczas pracy maszyny.​

Przestrzeganie tych zasad zapewnia nie tylko dłuższą żywotność kabli, ale także bezawaryjną pracę całego systemu.

Zalety i zastosowanie prowadników kablowych

Implementacja prowadników kablowych w systemach przemysłowych przynosi wiele korzyści:​

• Zwiększona trwałość przewodów: Ochrona przed uszkodzeniami mechanicznymi i środowiskowymi wydłuża żywotność kabli.​

• Poprawa bezpieczeństwa pracy: Uporządkowane i zabezpieczone przewody minimalizują ryzyko wypadków związanych z ich uszkodzeniem.​

• Optymalizacja przestrzeni: Kompaktowe prowadzenie kabli pozwala na lepsze wykorzystanie dostępnej przestrzeni w maszynach i urządzeniach.​

• Łatwiejsza konserwacja: Dzięki uporządkowanemu układowi przewodów, diagnostyka i ewentualne naprawy są szybsze i mniej skomplikowane.​

W efekcie, prowadniki kablowe przyczyniają się do zwiększenia efektywności operacyjnej i redukcji kosztów eksploatacji maszyn.​

Podsumowanie

Prowadniki kablowe odgrywają kluczową rolę w zapewnieniu niezawodności i bezpieczeństwa systemów przemysłowych. Ich odpowiedni dobór, zgodny z parametrami pracy oraz właściwy montaż, są niezbędne dla optymalnego funkcjonowania maszyn i urządzeń. Korzystanie z dostępnych narzędzi, takich jak kalkulatory online, oraz konsultacja z ekspertami w dziedzinie prowadników kablowych, pozwala na precyzyjne dopasowanie rozwiązania. Prowadniki przewodów jak i zakończenia do prowadników dostępne są w sklepie EBMiA.pl - https://www.ebmia.pl/15428-zakonczenia-do-prowadnikow
