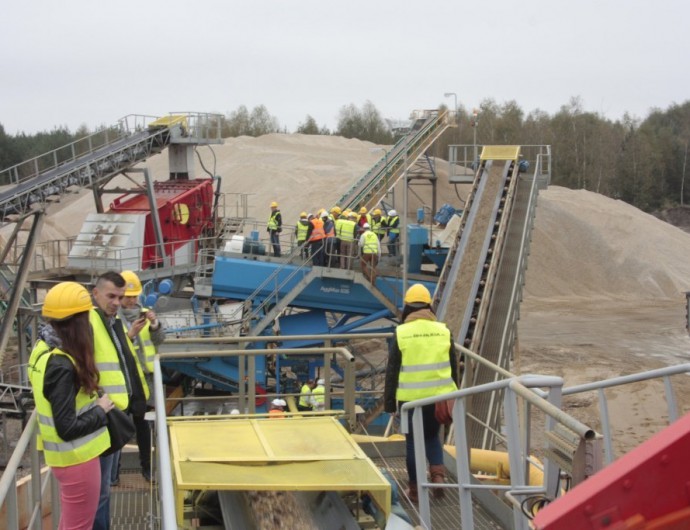

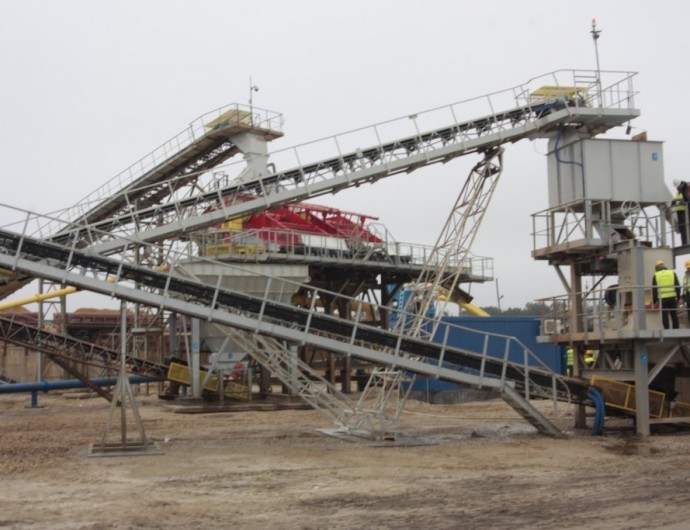

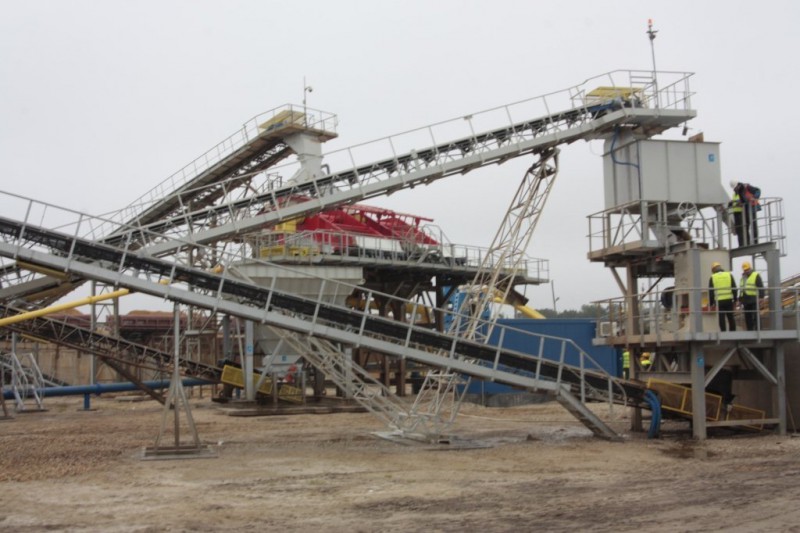

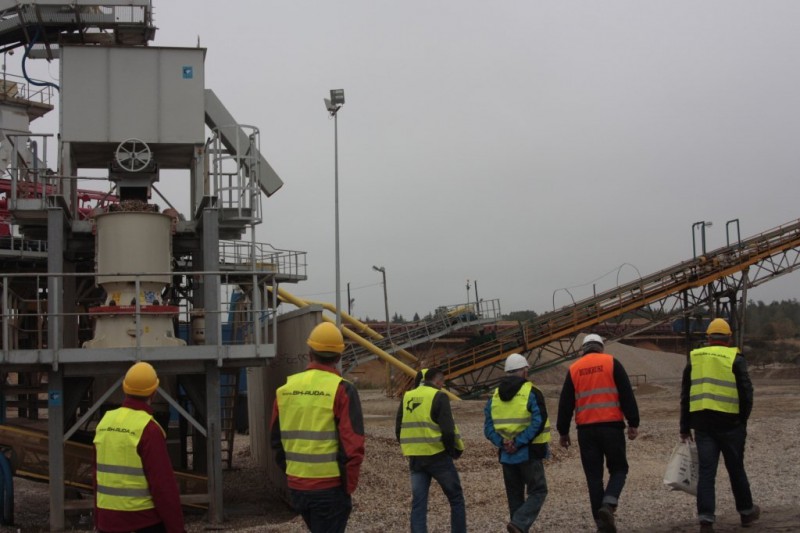

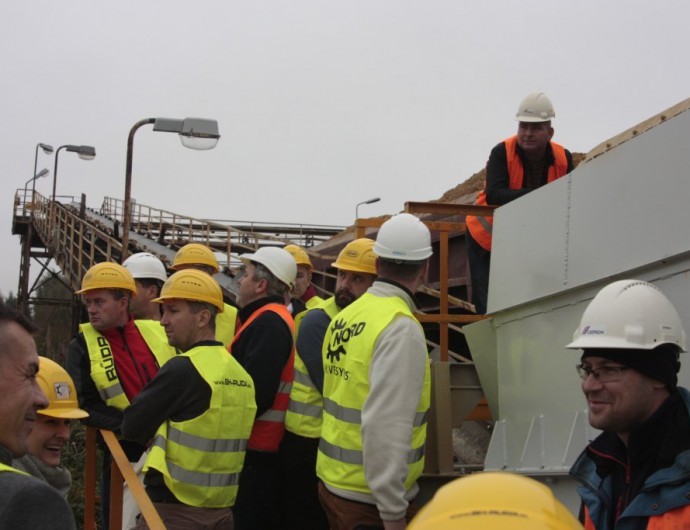

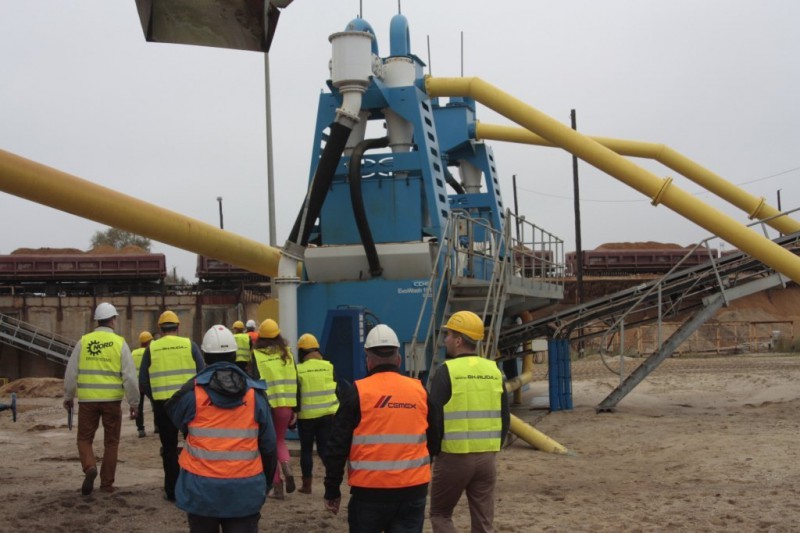

Prezentacja odbywała się na terenie kopalni piasku Kotlarnia.

Zamaszynowienie:

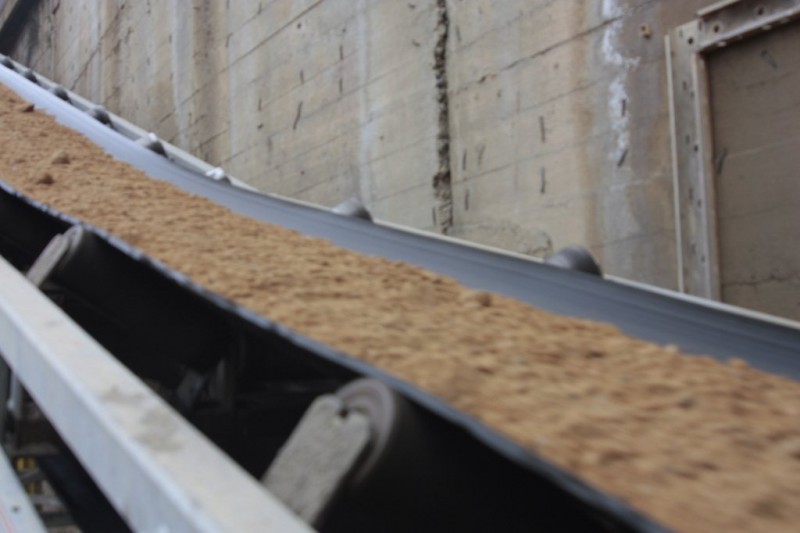

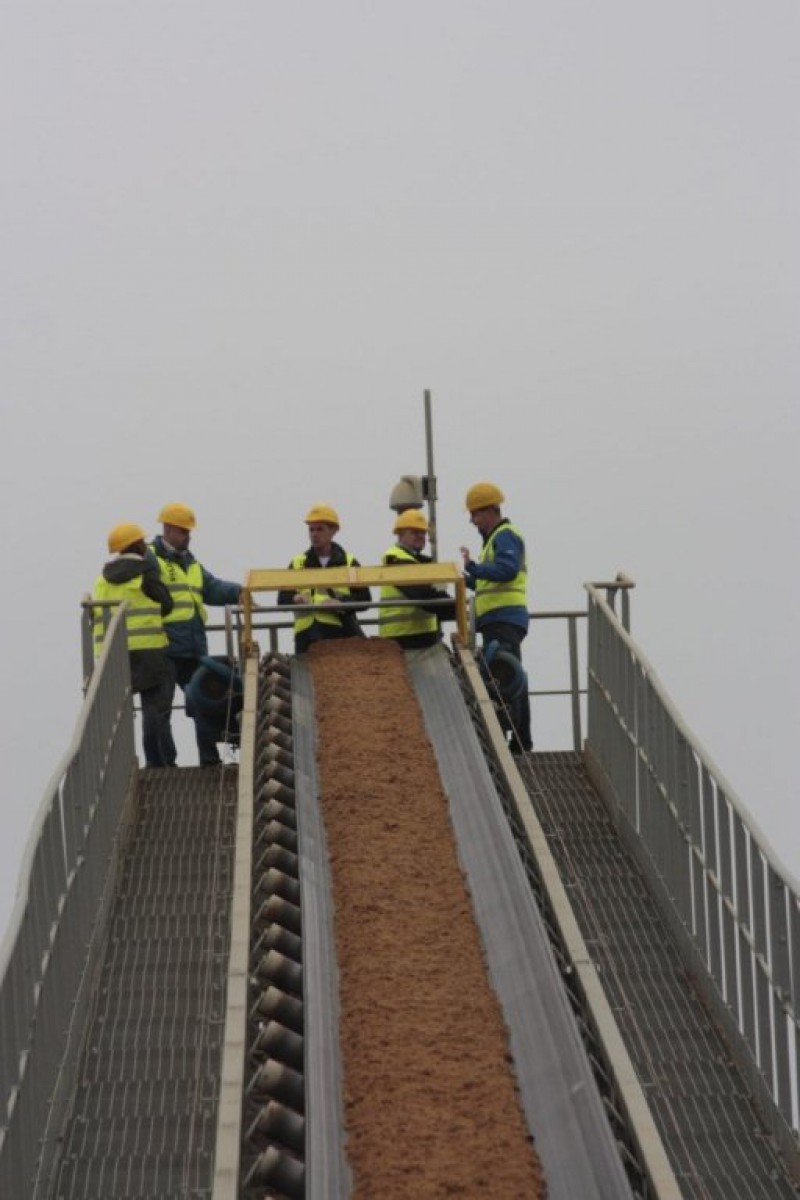

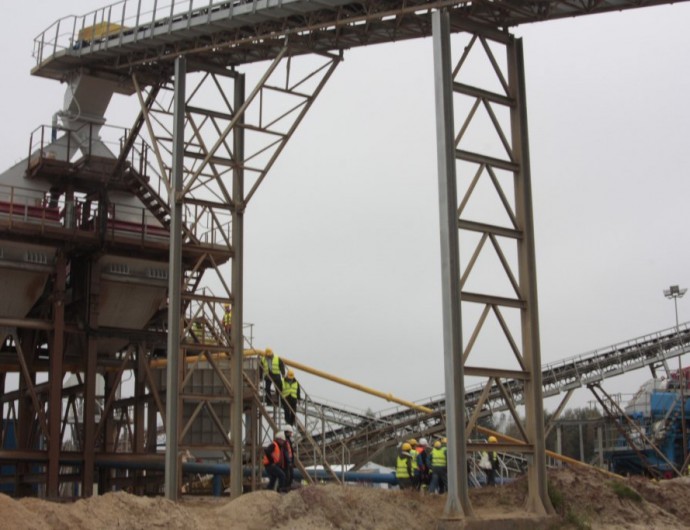

Przenośniki i konstrukcje stalowe Budkrusz

Przesiewacz Siebtechnik

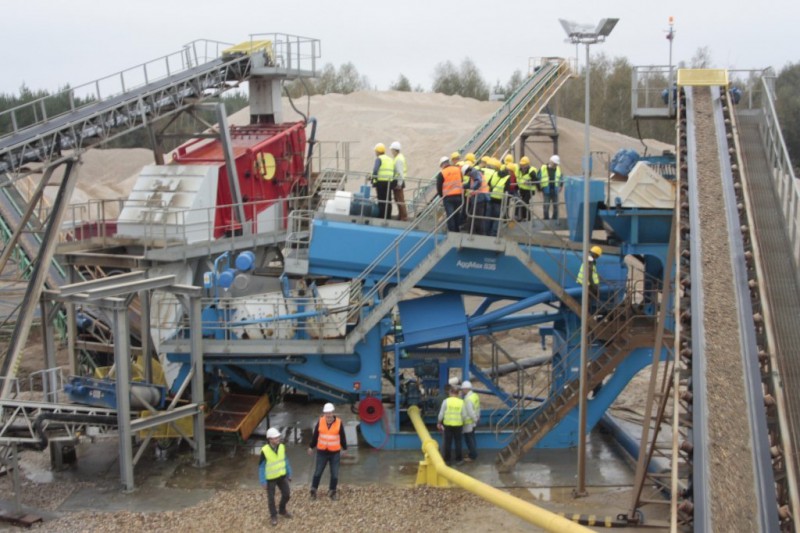

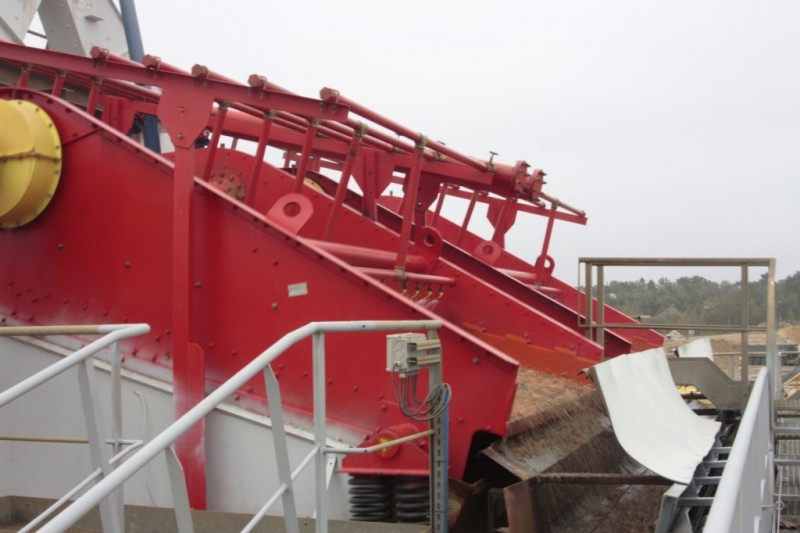

Płuczka mieczowa CDE Aggmax 83

Kruszarka stożkowa Metso GP100MF

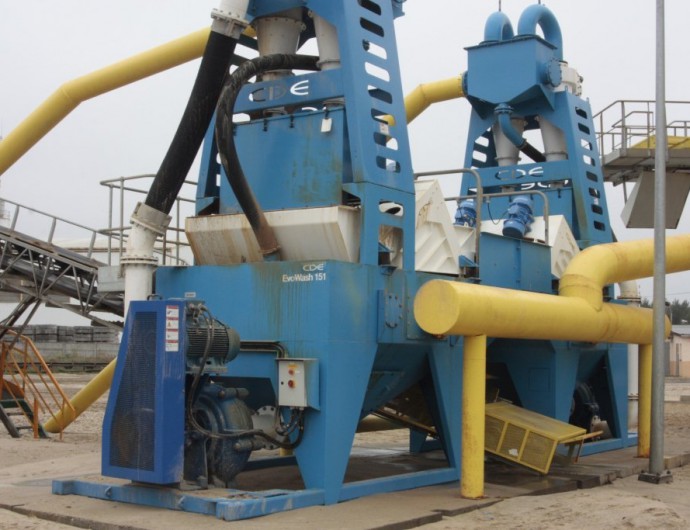

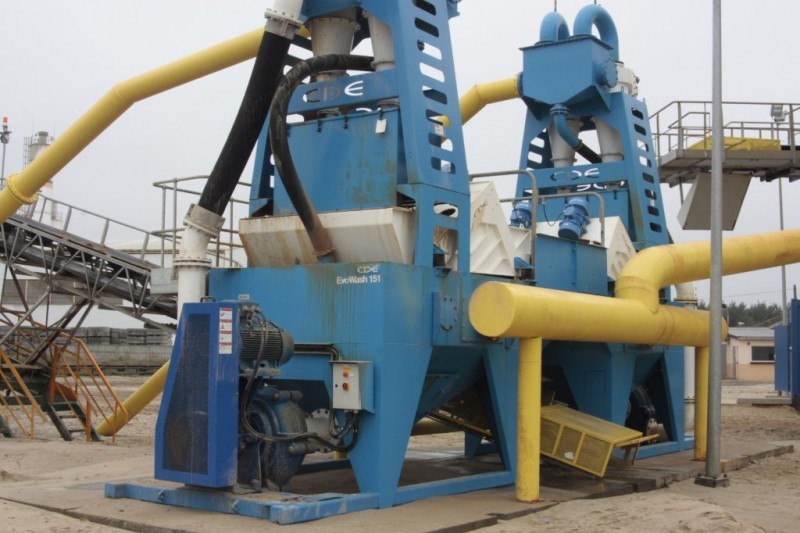

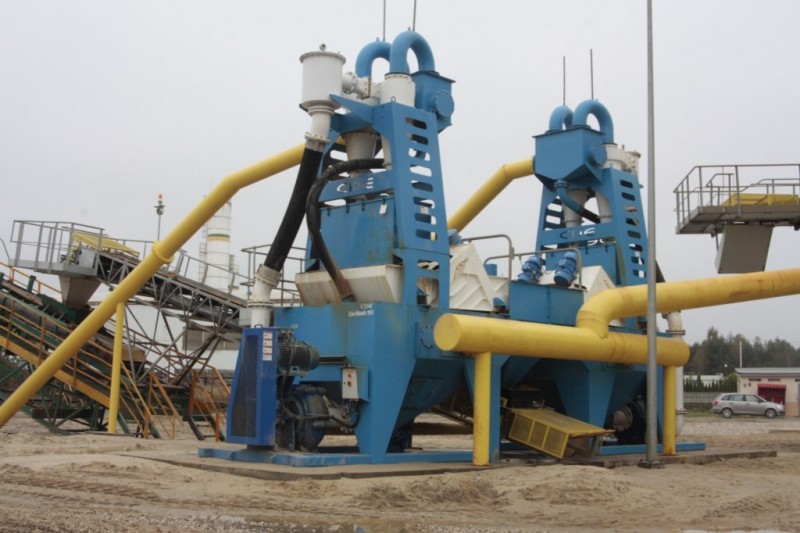

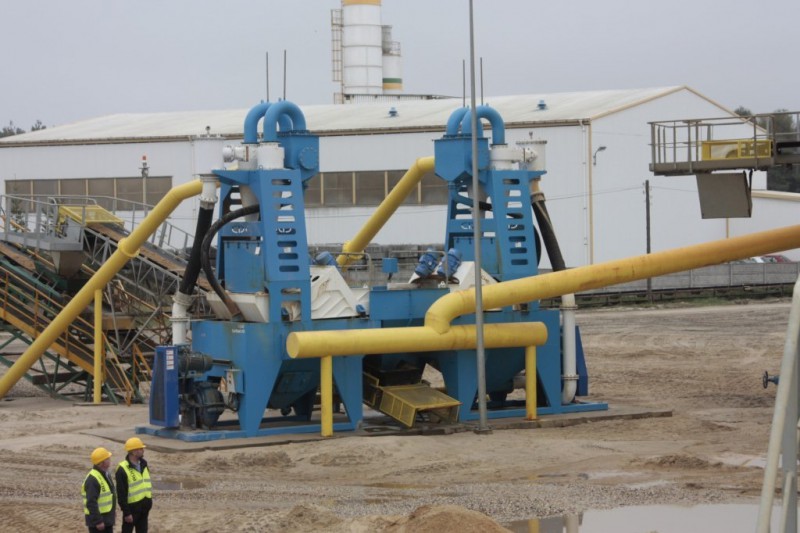

Hydrocyklon CDE 2 x EvoWash 151

Systemy sterowania i wizualizacji Vicotel

Zespoły napędowe Nord

Taśmy przenośnikowe Labor

Separator magnetyczny Magnetix

Nadawa podawana na zakład: 0-50mm, z wydajnością 300t/h żwirów o punkcie piaskowym 70-80%.

Zaglinienie do 10% oraz organika do 5%.

Produkty końcowe: frakcja piaskowa czystego piasku 0,063-2mm oraz żwiru 2-8mm i opcjonalnie 8-16mm.

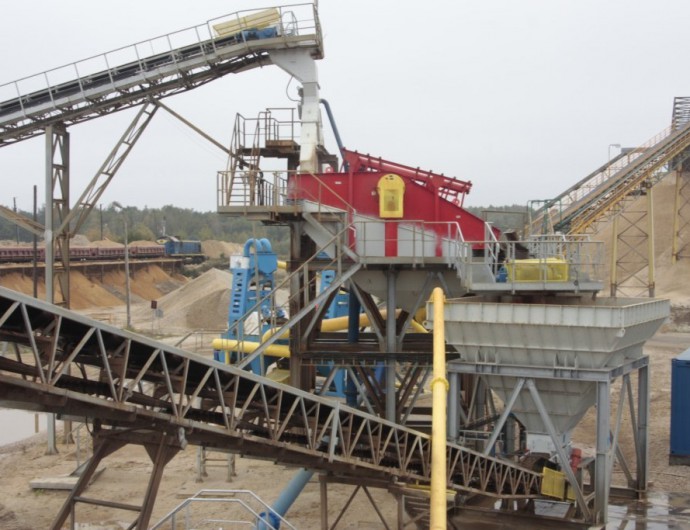

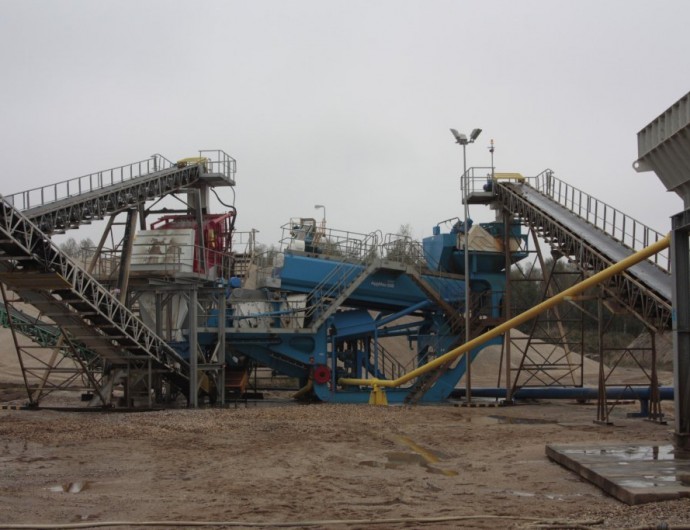

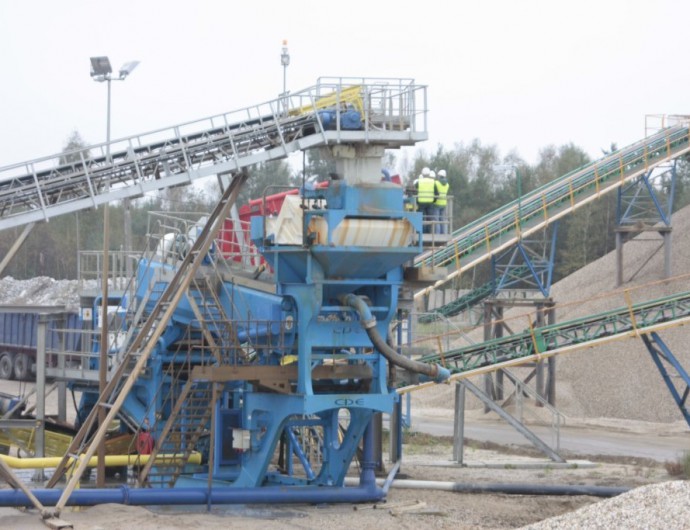

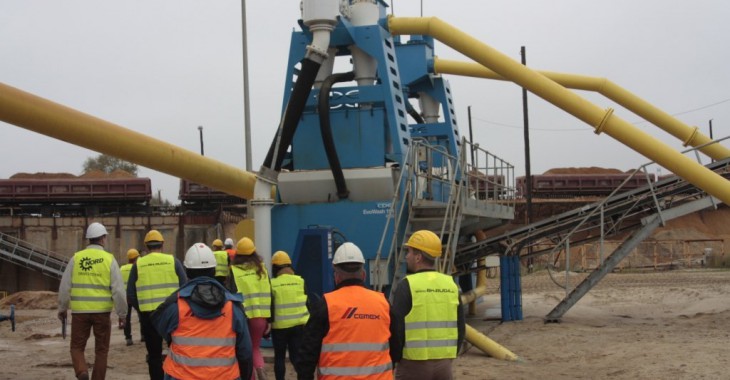

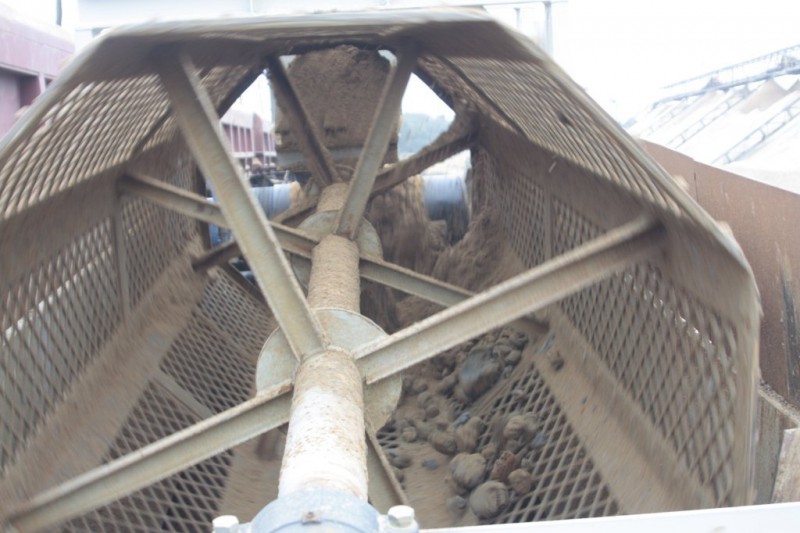

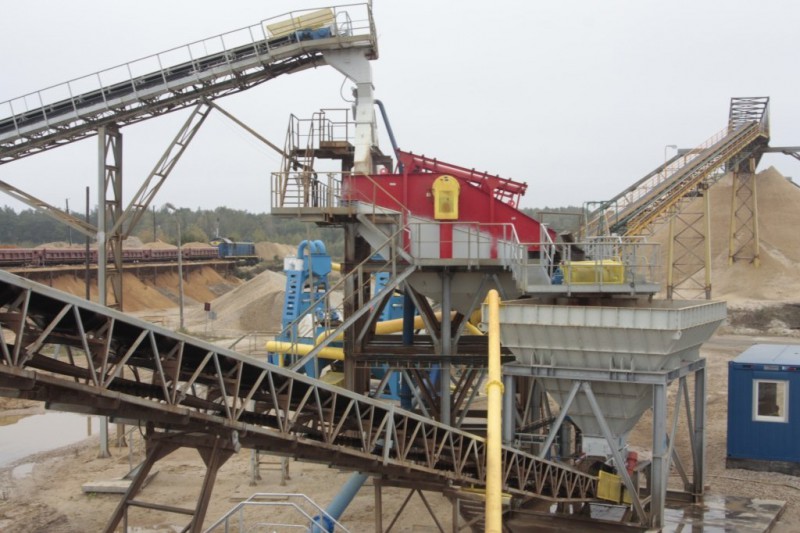

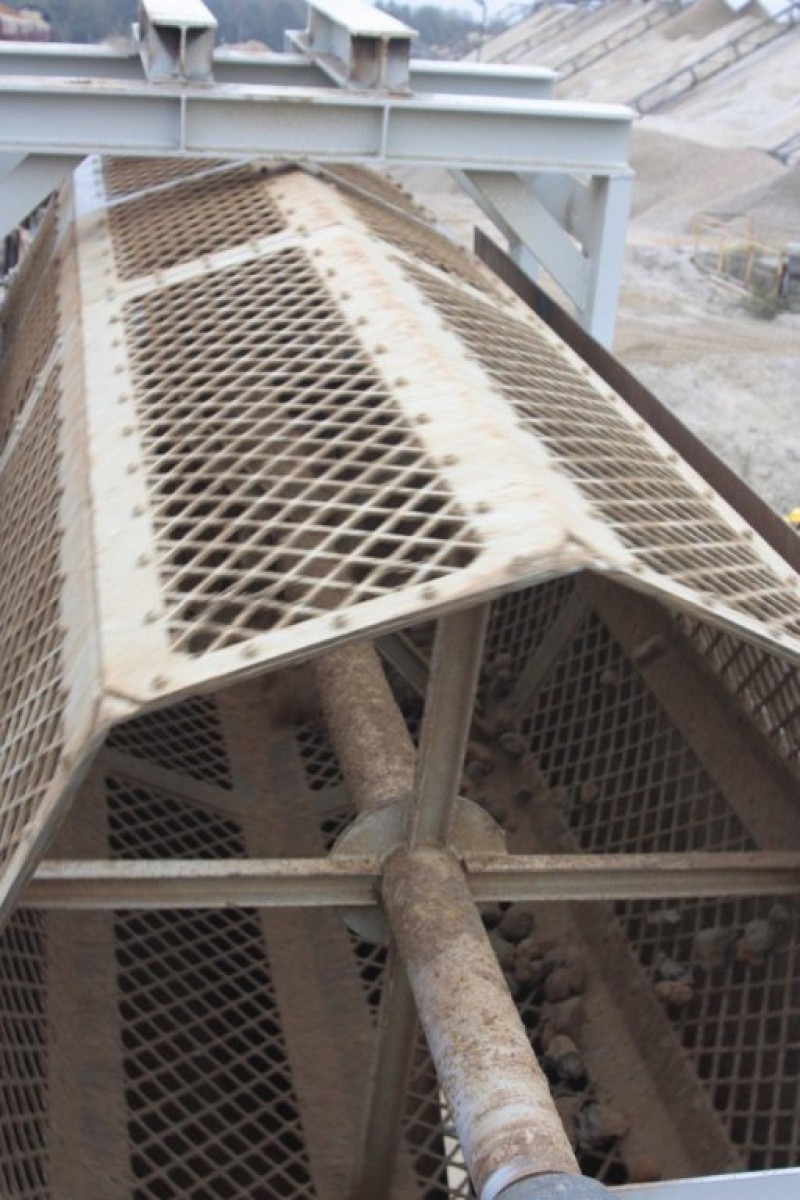

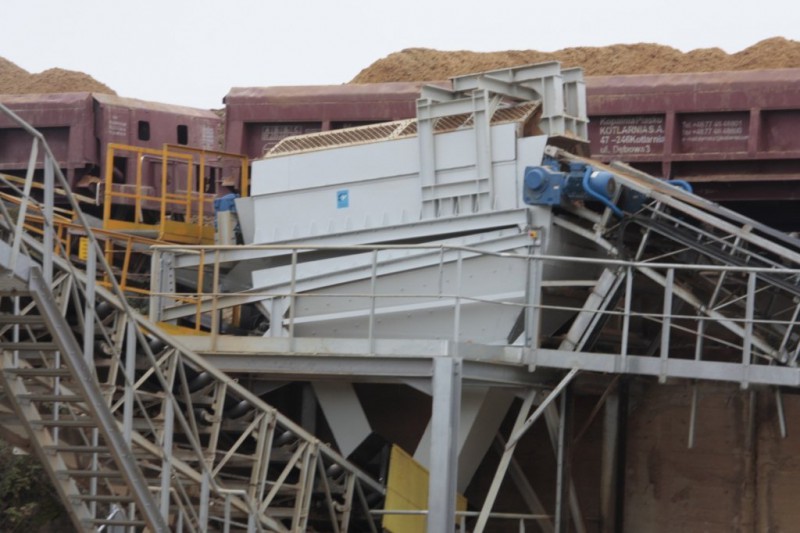

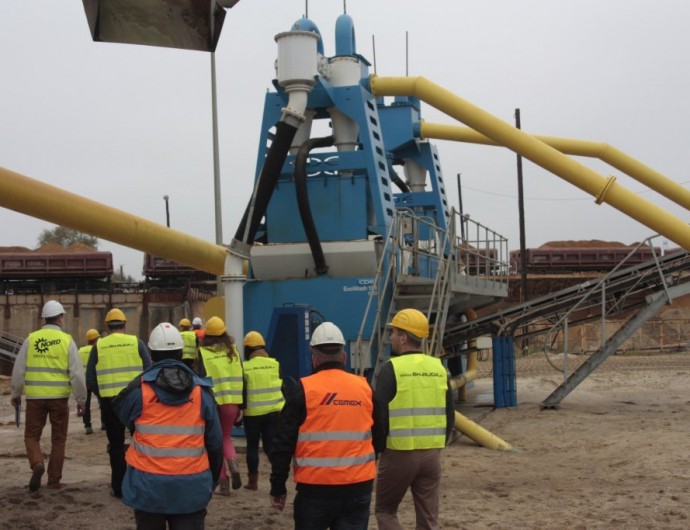

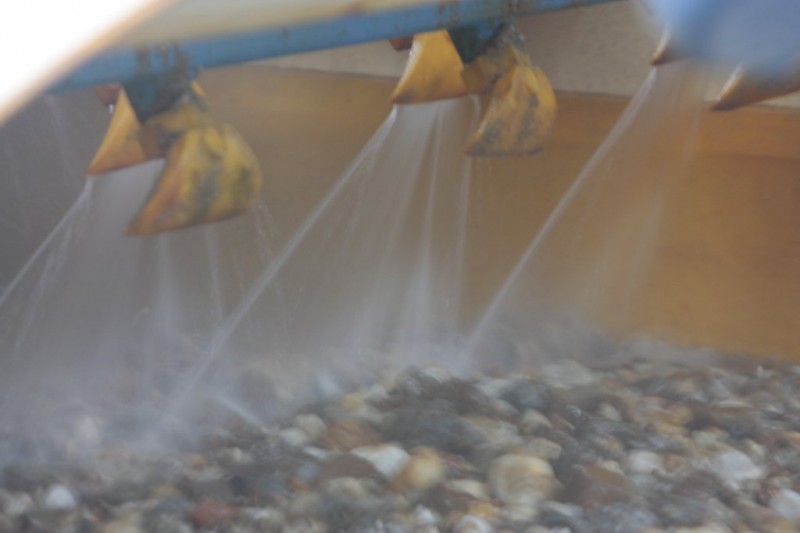

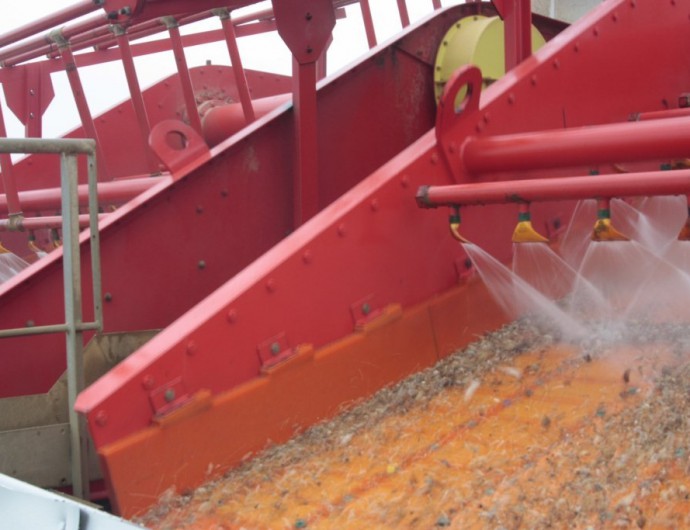

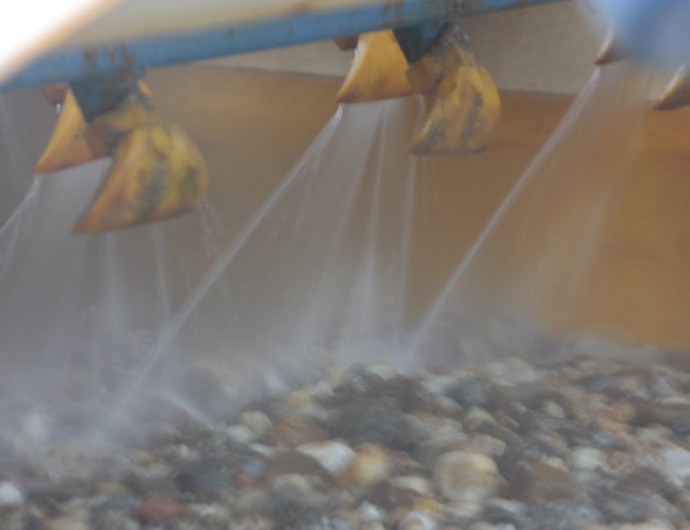

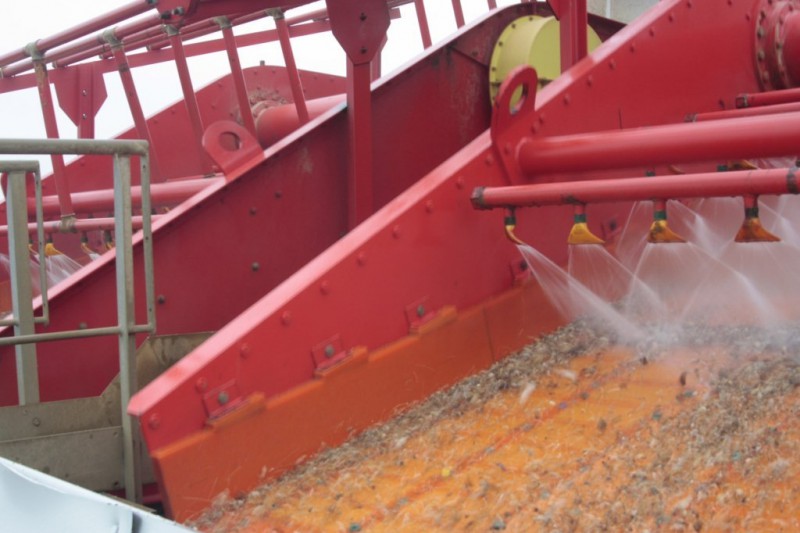

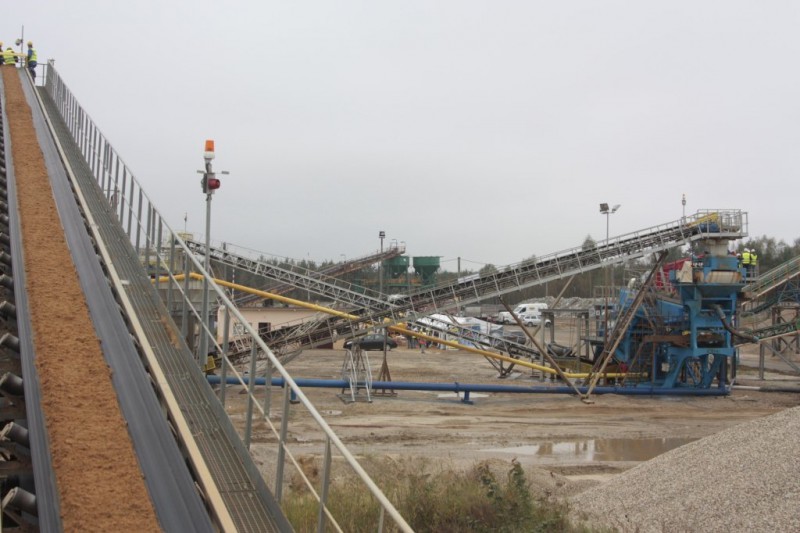

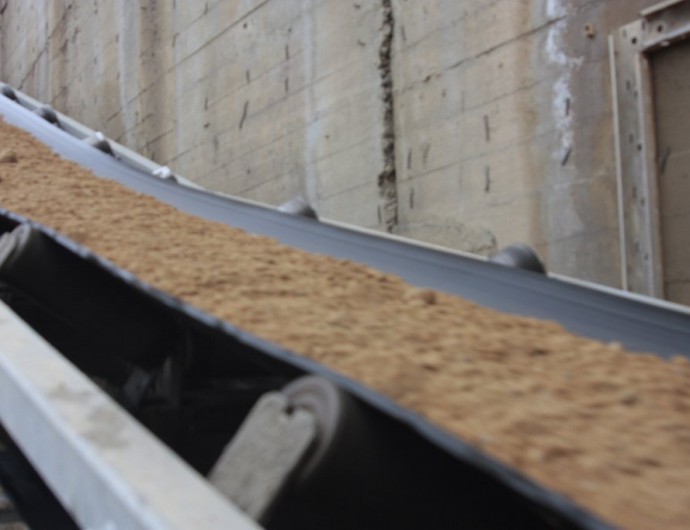

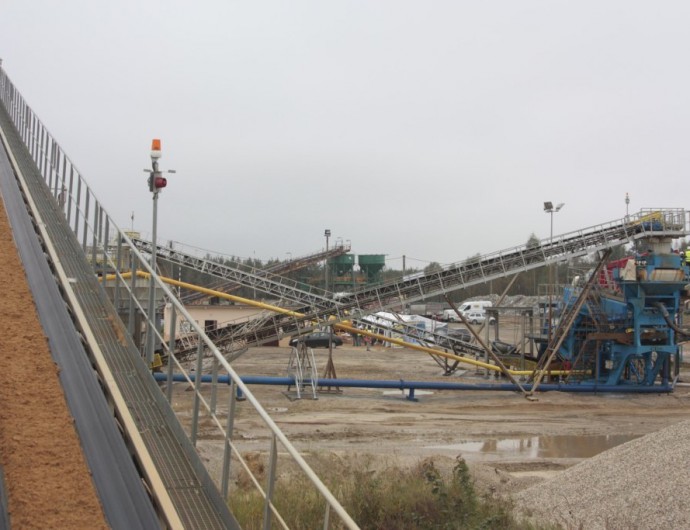

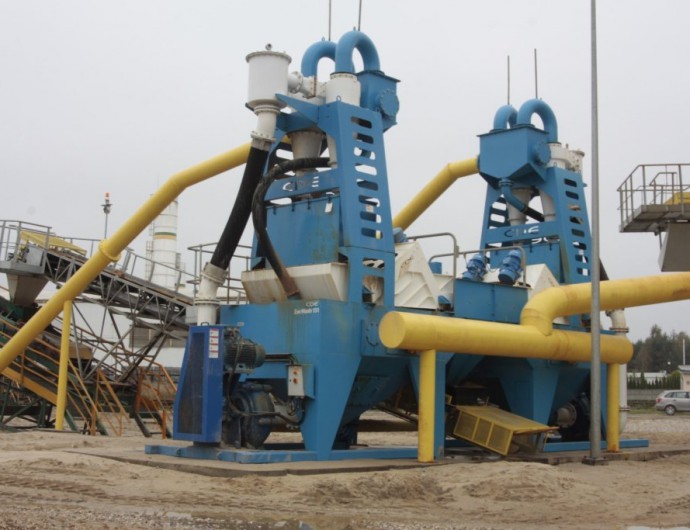

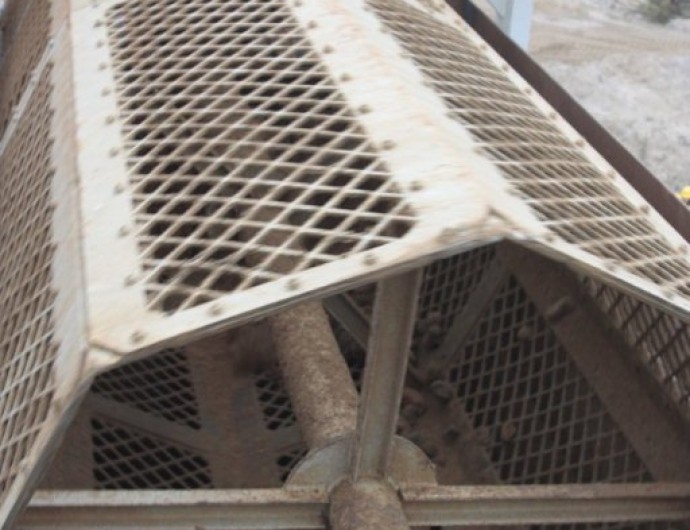

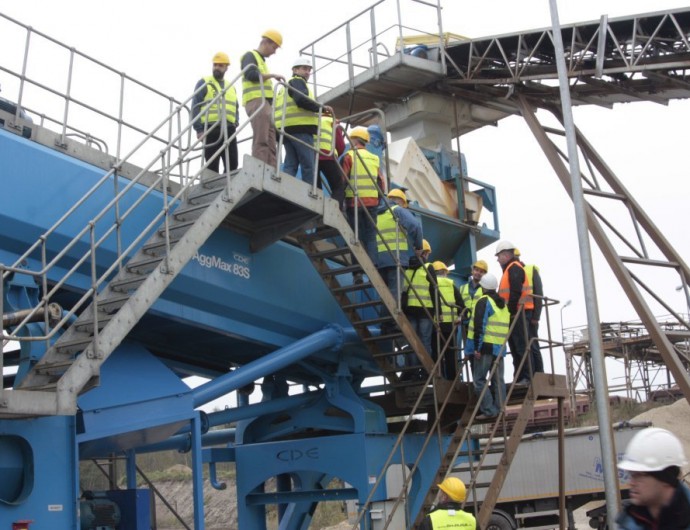

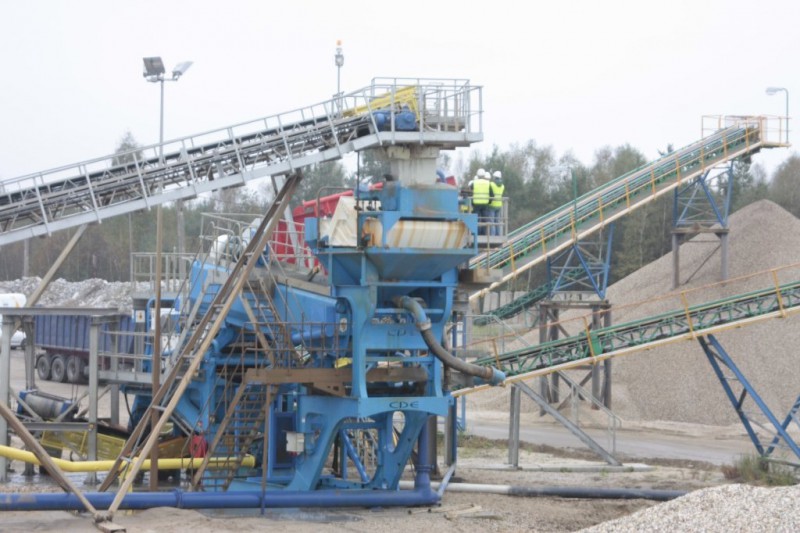

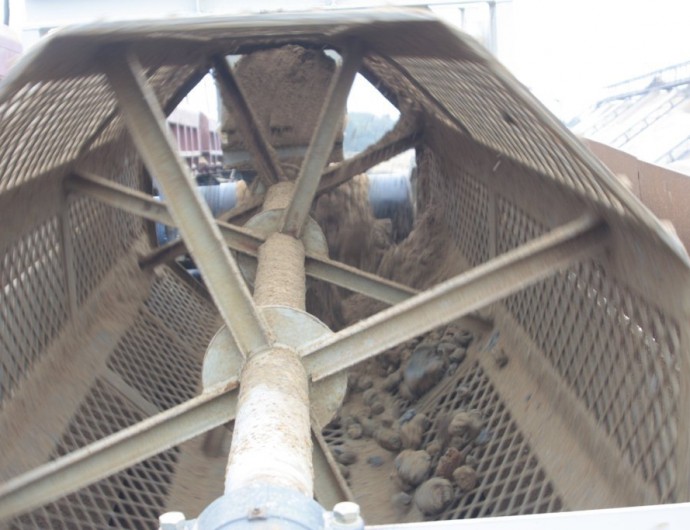

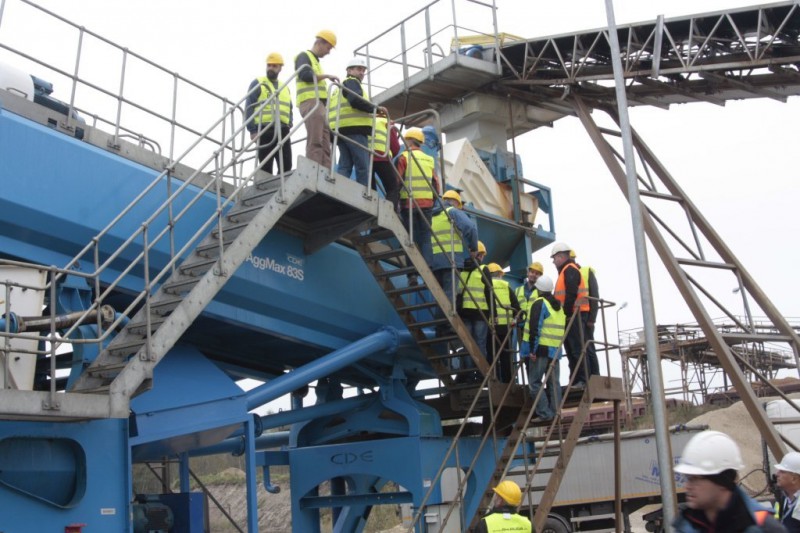

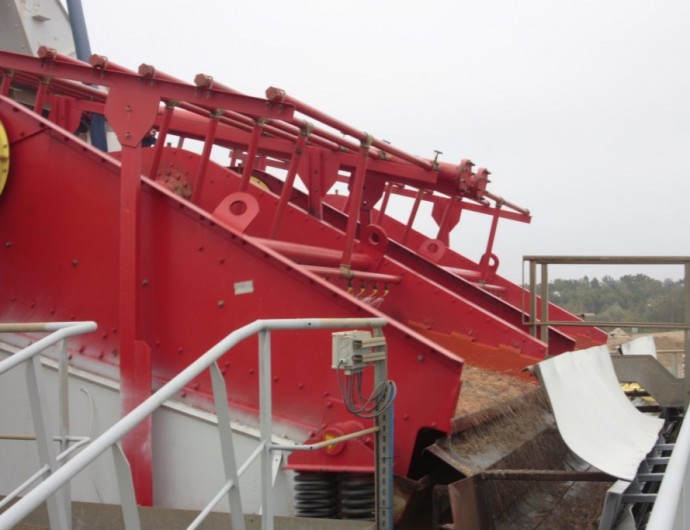

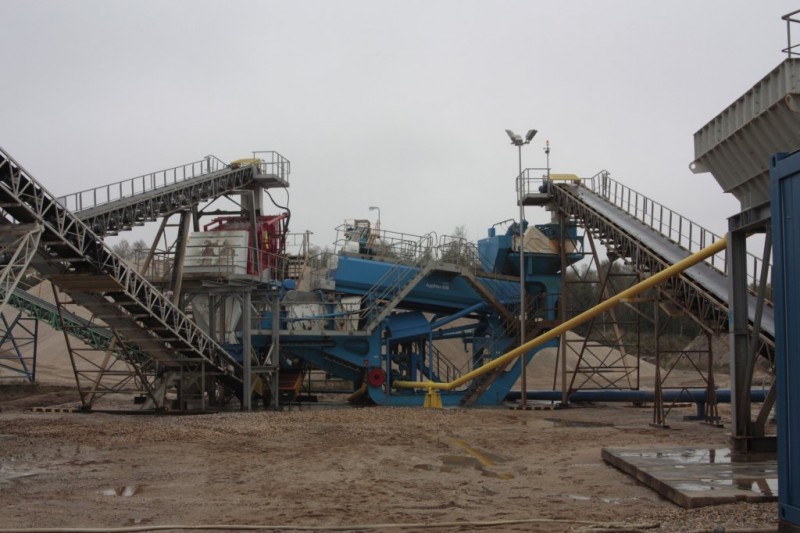

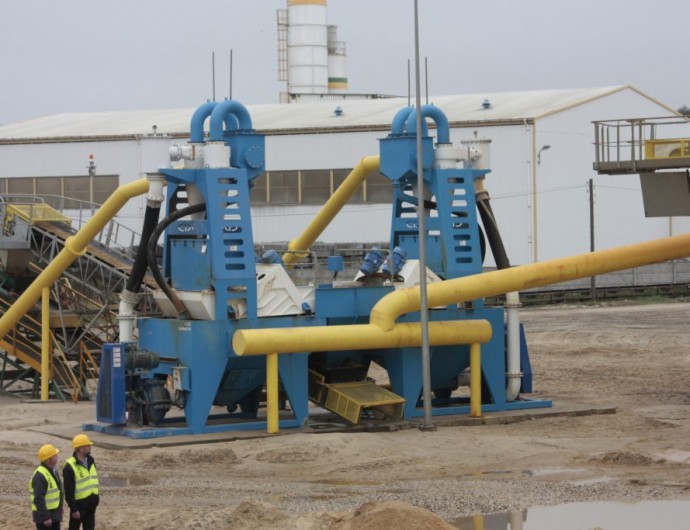

Nadawa podawana jest na wstępny przesiewacz bębnowy produkcji firmy Budkrusz w celu wstępnego odsiewu frakcji powyżej 50mm. Frakcja 0-50mm transportowana jest przenośnikiem na dwa, równolegle zamontowane jednopokładowe przesiewacze Siebtechnik, o wymiarach 2100x6000 w celu wstępnego odsiewu na mokro frakcji piaskowej, która grawitacyjnie podawana jest do dwóch hydrocyklonów CDE EvoWash 151 o wydajności 150 ton na godzinę każdy. Hydrocyklony eliminują frakcje pyliste poniżej 63um i czysty piasek hałdowany jest w magazynie piasku. Frakcja 2-50mm, z zawartością piasku do 10%, gliny do 10% i organiki do 5% poprzez kosz zasypowy podawana jast na semimobilną płuczkę mieczową CDE Aggmax 83, gdzie ponownie odsiewany jest piasek 0-2mm na przesiewaczu wstępnym o wymiarach 1800x2400mm, następnie frakcja 2-50mm przechodzi przez dwuwałową, 7 metrową, płuczkę mieczową i następnie na finalnym przesiewaczu 3 pokładowym odsiewana jest frakcja 0-2mm, 2-8mm oraz 8-16mm i 16-50mm.

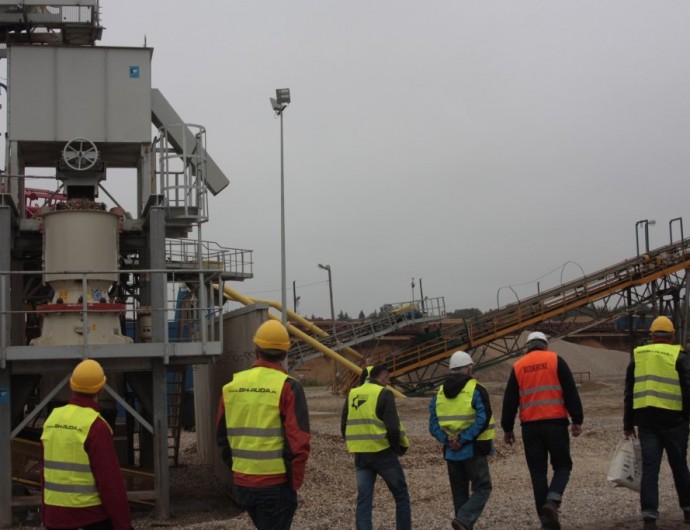

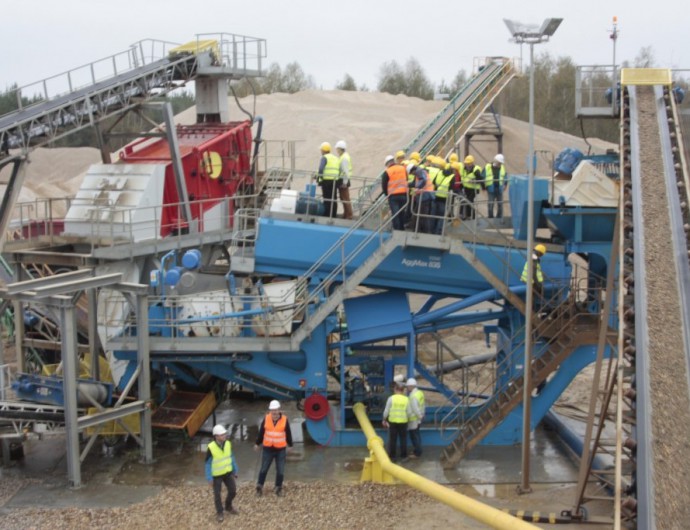

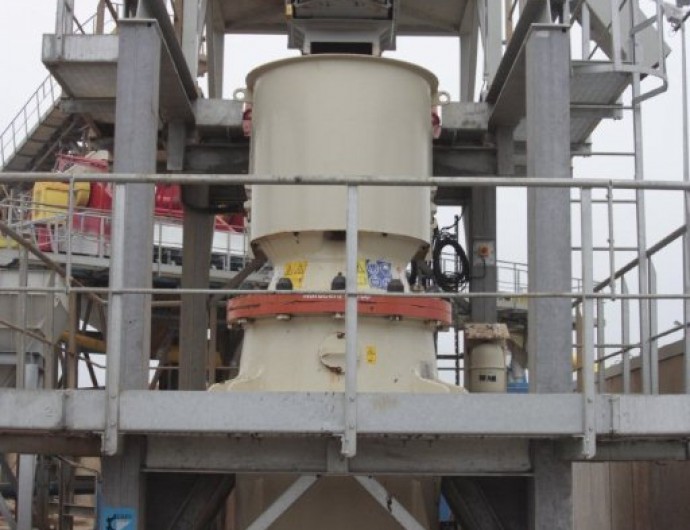

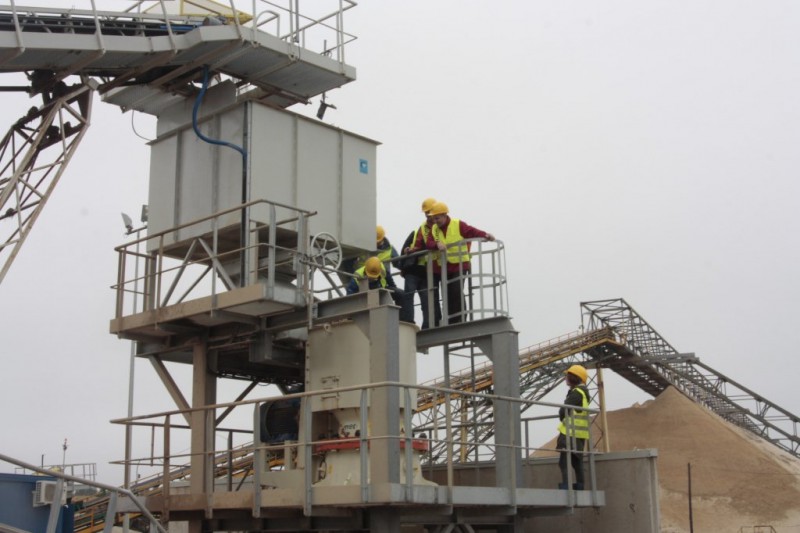

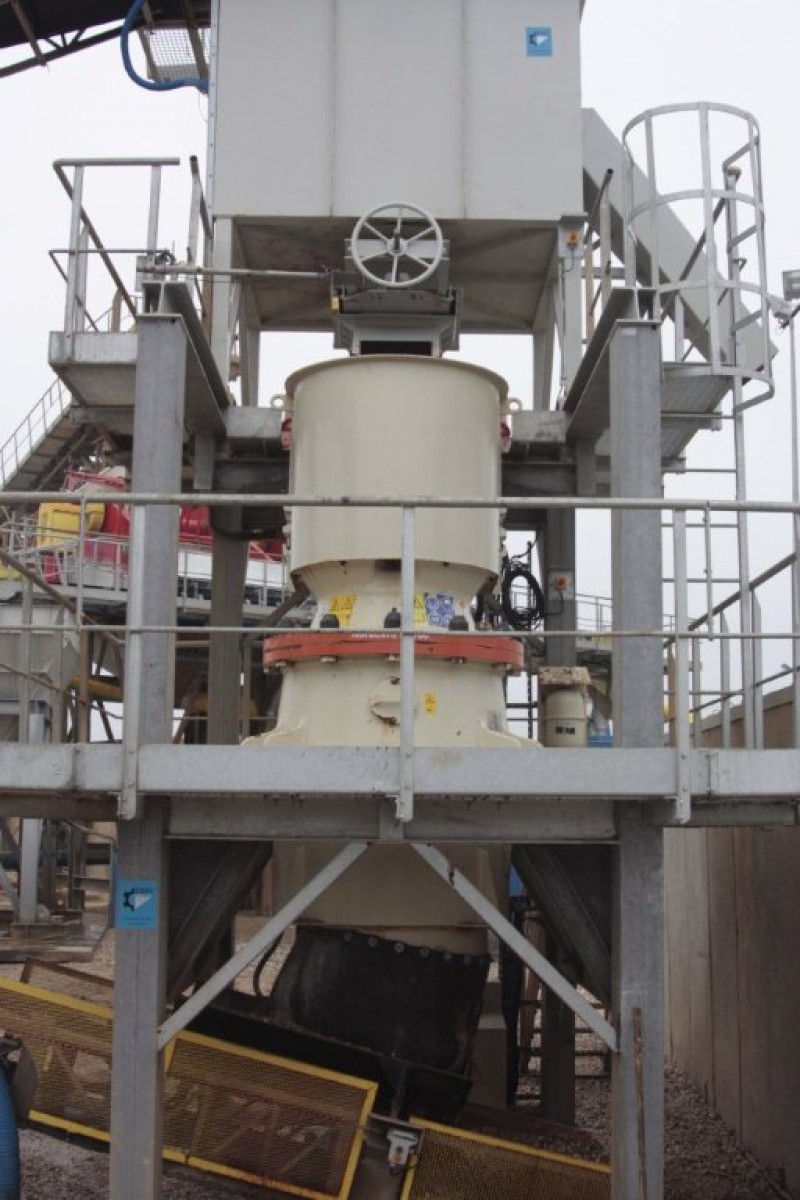

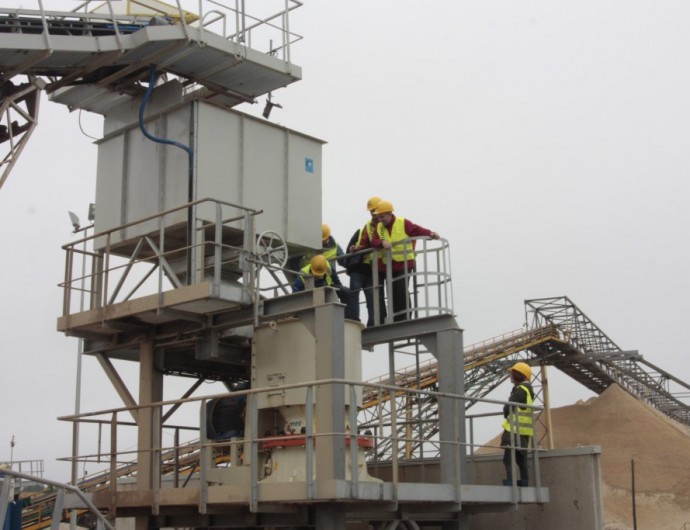

Płuczka mieczowa CDE Aggmax 83 usuwa skutecznie całą glinę i organikę z podawanej nadawy. Frakcja 8-16mm jest opcjonalnie produkawana lub wraz z frakcją 16-50mm transportowana jest do kruszarki stożkowej Metso GP100, gdzie następuje kruszenie do frakcji 0-16 (20) mm. Kolejnym etapem jest rozsiewanie tej frakcji na trzypokładowym przesiewaczu Siebtechnik o wymiarach 1800x5000mm. Na tym przesiewaczu rozsiewane są frakcje 0-2mm, 2-8mm, opcjonalnie 8-16mm i nawrót do kruszarki stożkowej Metso. Frakcja 0-2mm ze wszystkich przesiewaczy poprzez rząpie trafia do hydrocyklonów.
